Istio 공식문서를 참고하면, Istio를 활용해 무엇을 할수 있는지 리스트업이 되어있다.

https://istio.io/latest/docs/tasks/



Tasks

How to do single specific targeted activities with the Istio system.

istio.io



크게 Traffic management, Security, Policy Enforcement, Observability, Extensibility 5가지로 나뉜다.



아직 다른건 자세히 모르겠고,

지원하는 기능 하나하나 씩 파보려고한다.

이번 글에서 다룰 내용은 Istio의 본연 기능 Traffic Management이다.



Traffic management

Request Routing, Fault Injection, Traffic Shifting(+TCP), Request timeout, Circuit Breaking,

Mirror, Locality Load Balacing, In/Egress 를 지원한다.



지원하는 기능들을 통해 고급 라우팅 + 고급 배포 기술 지원까지 가능 하다고 보인다.



Ingress Controller에서 지원하지않는 기능인 Request Routing, Fault Injection,  Circuit Breaking,

Mirror 위주로 살펴보려고한다.





  • Request Routing: 특정 조건(예: URL, 헤더 등)에 따라 트래픽을 원하는 서비스 또는 서비스 버전으로 라우팅하는 기능
  • Fault Injection: 네트워크 지연이나 오류를 인위적으로 주입하여 애플리케이션의 복원력을 테스트하는 기능
  • Circuit Breaking: 과부하된 서비스로의 요청을 차단하여 시스템 안정성을 유지하고 연쇄 실패(cascading failure)를 방지하는 기능
  • Mirror: 실제 요청을 처리하는 동시에 동일한 요청을 다른 서비스로 복사하여 테스트나 모니터링에 활용하는 기능

Request Routing

url, 헤더 기반으로 트래픽을 원하는 서비스로 보낼수 있는데, URL 기반으로 가중치를 주어 원하는 서비스로 트래픽을 전달한다.

  1. review verison1 - 3까지 3개의 app을 배포하고
  2. 한개의 Service로 3개의 app을 묶는다.
  3. v1 앱에 70% 가중치를 주고, v3 앱에 30% 가중치를 주고, v2는 0으로 설정한다.

기대하는 결과: 설정 대롤면 10개의 패킷중 7개의 패킷은 v1으로 가야하고, v2로는 가지 말아야한다.



실습에 필요한 YAML

더보기
apiVersion: v1
kind: Namespace
metadata:
  labels:
    istio-injection: enabled
    kubernetes.io/metadata.name: istio-sample-1
  name: istio-sample-1
apiVersion: v1
kind: Service
metadata:
  labels:
    app: reviews
    service: reviews
  name: reviews
  namespace: istio-sample-1
spec:
  ports:
  - name: http
    port: 9080
  selector:
    app: reviews
# Deployment : review v1, v2, v3

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: reviews
    version: v1
  name: reviews-v1
  namespace: istio-sample-1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: reviews
      version: v1
  template:
    spec:
      containers:
      - image: docker.io/istio/examples-bookinfo-reviews-v1:1.20.2
        imagePullPolicy: IfNotPresent
        name: reviews
        ports:
        - containerPort: 9080
          protocol: TCP
---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: reviews
    version: v2
  name: reviews-v2
  namespace: istio-sample-1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: reviews
      version: v2
  template:
    spec:
      containers:
      - image: docker.io/istio/examples-bookinfo-reviews-v2:1.20.2
        imagePullPolicy: IfNotPresent
        name: reviews
        ports:
        - containerPort: 9080
          protocol: TCP
---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: reviews
    version: v3
  name: reviews-v3
  namespace: istio-sample-1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: reviews
      version: v3
  template:
    spec:
      containers:
      - image: docker.io/istio/examples-bookinfo-reviews-v3:1.20.2
        imagePullPolicy: IfNotPresent
        name: reviews
        ports:
        - containerPort: 9080
          protocol: TCP
# Gateway
apiVersion: networking.istio.io/v1
kind: Gateway
metadata:
  name: bookinfo-gateway
  namespace: istio-sample-1
spec:
  selector:
    istio: ingressgateway
  servers:
  - hosts:
    - hj-book.com
    port:
      name: http
      number: 8080
      protocol: HTTP

# Virtual Service
# 가중치 정보 추가
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: reviews
spec:
  hosts:
  - reviews
  http:
  - route:
    - destination:
        host: reviews
        subset: v1
      weight: 70
    - destination:
        host: reviews
        subset: v2
      weight: 0
    - destination:
        host: reviews
        subset: v3
      weight: 30

# Destination rule
apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
  name: reviews
spec:
  host: reviews
  subsets:
  - name: v1
    labels:
      version: v1
  - name: v2
    labels:
      version: v2
  - name: v3
    labels:
      version: v3



실습에 필요한 YAML을 배포하고, 별도의 Pod를 생성하여 review 서비스로 요청을 보낸다.

# Packet Generator
kubectl run test-client --image=curlimages/curl -- /bin/sh -c \
"while true; do curl -s http://reviews:9080/reviews/4; echo; echo '---'; sleep 1; done"



당연히 잘 적용된다.

너무 심플했던 테스트였고, Destination <-> VirtualService 간의 상관관계를 파악해보려고 실습해보긴 했다.

이 실습에서 다루진 않았지만 header 기반으로도 traffic을 분산시킬수 있다.

(조금 더 응용하면 서브도메인 단위로 Service를 매핑할 수 있을것 같다)

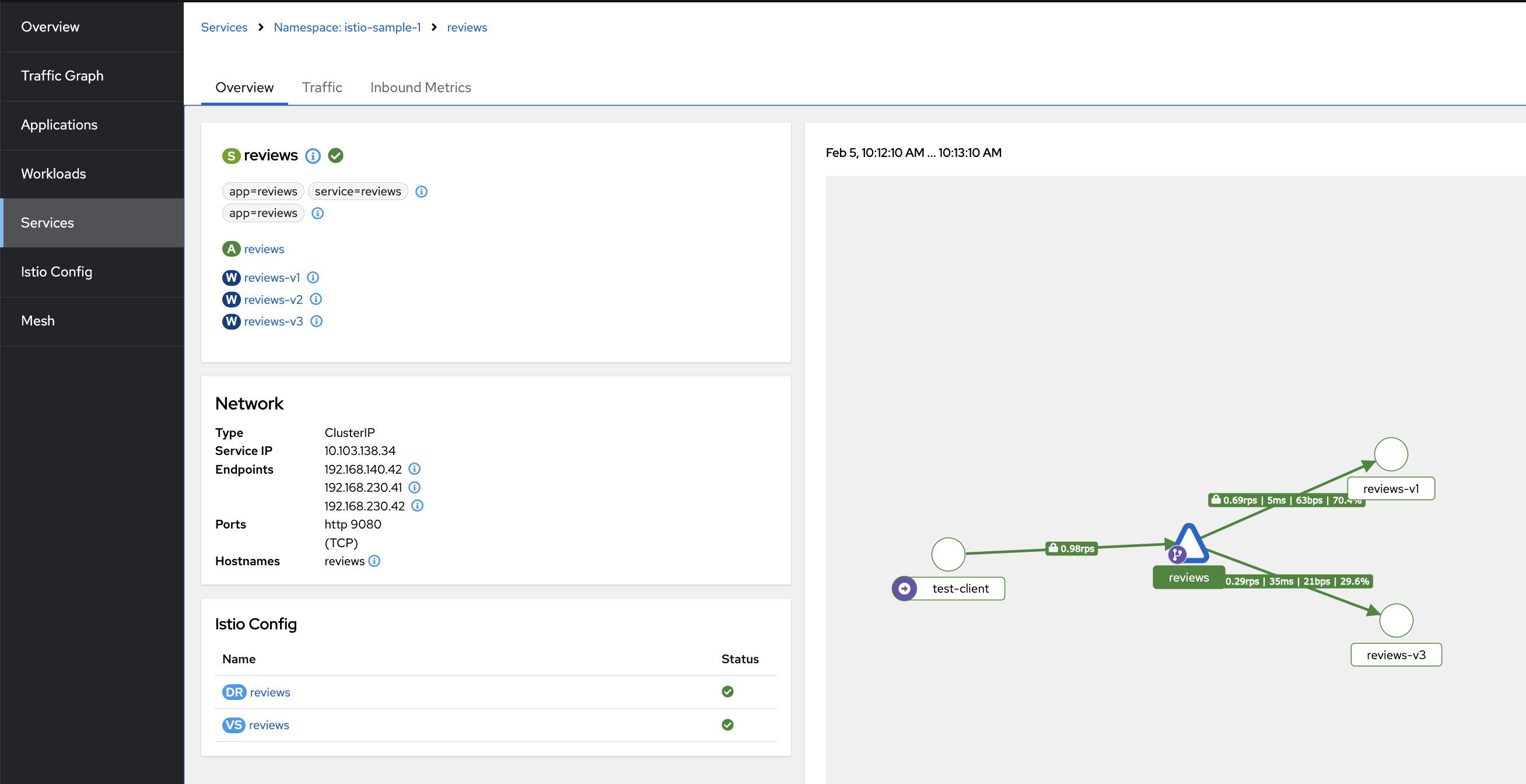

kiali service 탭

Fault Injection

Injecting an HTTP delay fault

네트워크 지연이나 오류를 인위적으로 주입하여 애플리케이션의 복원력을 테스트하는 기능



시나리오 : 7초의 네트워크 지연시간이 서비스에 영향을 미칠까?

  1. reviews:v2와 ratings 마이크로서비스 간에 사용자 jason(header ::  end-user.: json)에 대해 7초의 지연을 주입
  2. reviews:v2 서비스는 ratings 서비스에 대한 호출 시 10초의 하드코딩된 timeout 을 가지고 있음.
apiVersion: networking.istio.io/v1
kind: VirtualService
metadata:
  name: ratings
spec:
  hosts:
  - ratings
  http:
  - match:
    - headers:
        end-user:
          exact: jason
    fault:
      delay:
        percentage:
          value: 100.0
        fixedDelay: 2s # 7초로 세팅 후 -> 2초로 변경해보고, fault 처리까지 얼마나 걸리는지 세팅.
    route:
    - destination:
        host: ratings
        subset: v1
  - route:
    - destination:
        host: ratings
        subset: v1



응답까지 약 7초 소요되는 것 확인

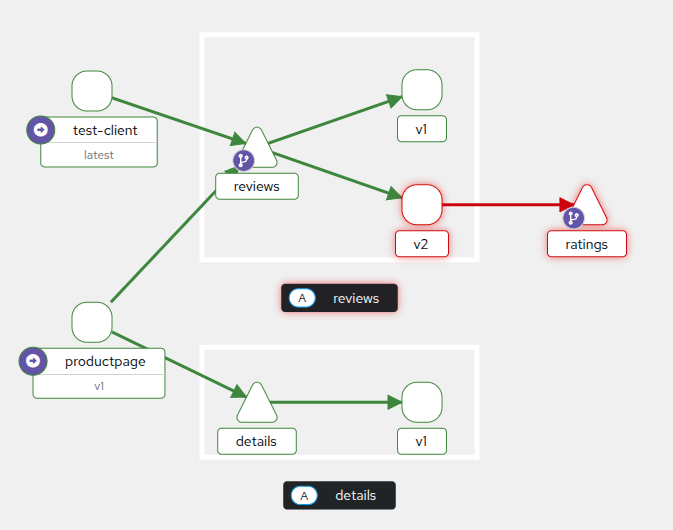

Kiali service





결론 : 영향을 미친다.

위 패킷을 보면 응답까지 약 6.5초가 걸린다.  ( timeout - 3초 + 1회 재시도(총 6초) )

  • 서비스 간 타임아웃 불일치: reviews:v2와 ratings 서비스 사이의 10초 타임아웃은 7초 지연을 허용하지만,
    productpage와 reviews 서비스 사이의 6초 타임아웃(3초 + 1회 재시도)은 이를 허용하지 않는다.
  • fixed leday를 6초 미만으로 설정하면 서비스에 영향을 미치지 않는다는 것을 확인할 수 있고,
  • 코드 레벨에서 10초로 timeout을 설정했다 한들, 서비스간 타임아웃 불일치로 기본 설정인 6초가 넘어가면 timeout이 발생한다는 의미이다.

Injecting an HTTP abort fault

  1. 'jason'이라는 end-user에 대해 적용
  2. 이 사용자의 요청에 대해 100% 확률로 HTTP 500 에러를 발생
  3. 정상적인 경우, 트래픽은 'ratings' 서비스의 'v1' 서브셋으로 라우팅
apiVersion: networking.istio.io/v1
kind: VirtualService
metadata:
  name: ratings
spec:
  hosts:
  - ratings
  http:
  - fault:
      abort:
        httpStatus: 500
        percentage:
          value: 100
    match:
    - headers:
        end-user:
          exact: jason
    route:
    - destination:
        host: ratings
        subset: v1
  - route:
    - destination:
        host: ratings
        subset: v1

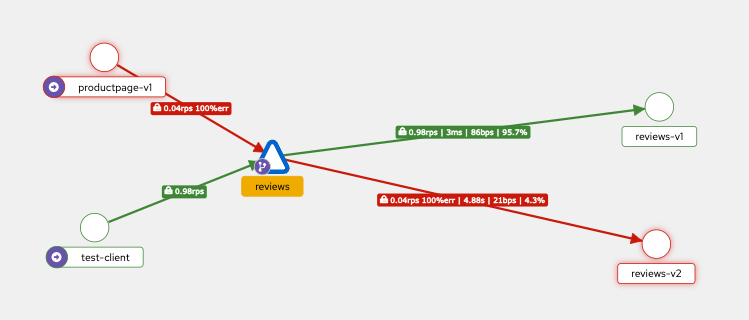

kiali traffic graph
500 Internal Error로 Packet이 드롭됨



결론: jason 유저가 요청하면 그냥 drop 됨..

header 기반으로 악성 유저들 필터링하고, 테스트 하는데 요긴하게 쓰일 것 같다.

Mirroring

미러링 언제쓸까 싶지만 생각이 짧았다...........비용만 감당할 수 있다면, 신규기능 배포 오류감소 + DR 구성까지 가능해보인다.

  • 안전한 기능 테스트
    • 새 버전 배포 전 실제 트래픽으로 시스템 검증
    • 사용자 영향 없이 버그 탐지 및 성능 비교
    • A/B 테스트 대비 리스크 감소
  • 문제 진단 및 디버깅
    • 재현 어려운 프로덕션 이슈 분석
    • 실제 트래픽 패턴 기반 테스트 케이스 생성
  • 성능 모니터링
    • 새 인프라 구성(예: 다른 리전/클러스터)의 부하 테스트
    • 트래픽 폭증 시 시스템 반응 예측

참고자료 : https://tech.trivago.com/post/2020-06-10-crossclustertrafficmirroringwithistio



Cross-Cluster Traffic Mirroring with Istio · trivago tech blog

The price of reliability is the pursuit of the utmost simplicity.— C.A.R. Hoare, Turing Award lectureHave you ever enthusiastically released a new, delightful version to product...

tech.trivago.com




시나리오

  • cluster를 2개 생성하긴 쉽지 않으니, httpbin, httpbin-mirror 2개의 네임스페이스를 생성한다.
  • httpbin에 ServiceEntry로 mirroring될 서비스의 도메인 주소를 등록한다
    • dummy 도메인으로 등록하고 coreDNS에 등록하여 cluster 밖으로 query가 나가진 않는다.
  • curl 요청을 보낼 pod를 생성한뒤 httpbin에 배포된 앱에 패킷을 보낸다.
  • httpbin-mirror 앱에도 요청이 잘 전달되었는지 확인한다.



테스트에 필요한 YAML

더보기
# Dockerfile
FROM python:3.9-slim-buster

WORKDIR /app

COPY requirements.txt .
RUN pip install --no-cache-dir -r requirements.txt

COPY app.py .

EXPOSE 8080

CMD ["python", "app.py"]

# app.py
from flask import Flask

app = Flask(__name__)

@app.route('/')
def hello():
    return "blue-mirror" # blue, blue-mirror 이런식으로 바꿔가면서 이미지 생성

if __name__ == '__main__':
    app.run(host='0.0.0.0', port=8080)

# requirements.txt
Flask
# ServiceEntry에 mirror.example.com으로
apiVersion: networking.istio.io/v1beta1
kind: ServiceEntry
metadata:
  name: mirror-service
  namespace: httpbin
spec:
  hosts:
  - mirror.example.com
  ports:
  - number: 80
    name: http
    protocol: HTTP
  location: MESH_EXTERNAL
  resolution: DNS
---
apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: httpbin
  namespace: httpbin
spec:
  hosts:
  - httpbin.httpbin.svc.cluster.local
  http:
  - route:
    - destination:
        host: httpbin.httpbin.svc.cluster.local
        port:
          number: 80
    mirror:
      host: mirror.example.com
      port:
        number: 80
    mirrorPercentage:
      value: 100.0
# 테스트를 위한 App 배포: Deployment, Service
apiVersion: v1
kind: Namespace
metadata:
  name: httpbin
  labels:
    istio-injection: enabled
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: httpbin
  namespace: httpbin
spec:
  replicas: 1
  selector:
    matchLabels:
      app: httpbin
  template:
    metadata:
      labels:
        app: httpbin
    spec:
      containers:
      - name: httpbin
        image: kennethreitz/httpbin
        ports:
        - containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
  name: httpbin
  namespace: httpbin
spec:
  selector:
    app: httpbin
  ports:
  - port: 80
    targetPort: 80
# mirroring 환경

apiVersion: networking.istio.io/v1beta1
kind: Gateway
metadata:
  name: mirror-gateway
  namespace: httpbin-mirror
spec:
  selector:
    istio: ingressgateway
  servers:
    - port:
        number: 80
        name: http
        protocol: HTTP
      hosts:
        - mirror.example.com
---
apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: mirror-redirect
  namespace: httpbin-mirror
spec:
  hosts:
  - mirror.example.com
  gateways:
  - httpbin-mirror/mirror-gateway
  http:
  - route:
    - destination:
        host: httpbin-mirror.httpbin-mirror.svc.cluster.local
        port:
          number: 80
# mirroring 환경
apiVersion: v1
kind: Namespace
metadata:
  name: httpbin-mirror
  labels:
    istio-injection: enabled
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: httpbin-mirror
  namespace: httpbin-mirror
spec:
  replicas: 1
  selector:
    matchLabels:
      app: httpbin-mirror
  template:
    metadata:
      labels:
        app: httpbin-mirror
    spec:
      containers:
      - name: httpbin-mirror
        image: kennethreitz/httpbin
        ports:
        - containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
  name: httpbin-mirror
  namespace: httpbin-mirror
spec:
  selector:
    app: httpbin-mirror
  ports:
  - port: 80
    targetPort: 80



coreDNS 설정부분은 약간 복잡해서 별도로 뺏고,

모든 pod의 /etc/host파일을 수정할순 없으니... cluster 내부 dns인 coredns 설정에 아래 host 정보를 추가해준다.

# coredns 설정 수정

apiVersion: v1
data:
  Corefile: |
  ... # 기존 설정 아래 추가
    mirror.example.com:53 {
        errors
        cache 30
        hosts {
            10.104.91.38 mirror.example.com
        }
    }
.. 생략



curl 요청 전달용 테스트용 파드 생성

kubectl run testpod --image=nginx
curl httpbin.httpbin





kiali traffic



실제로 패킷이 어떻게 전달되는지 살펴보자면,,,



httpbin app과 httpbin-mirror app에서의 패킷은 특이사항 없이 하나씩 잘 도착했다.

패킷 헤더정보가 완전히 동일하진 다(미러링을 구분하는듯한 플래그가 있음).

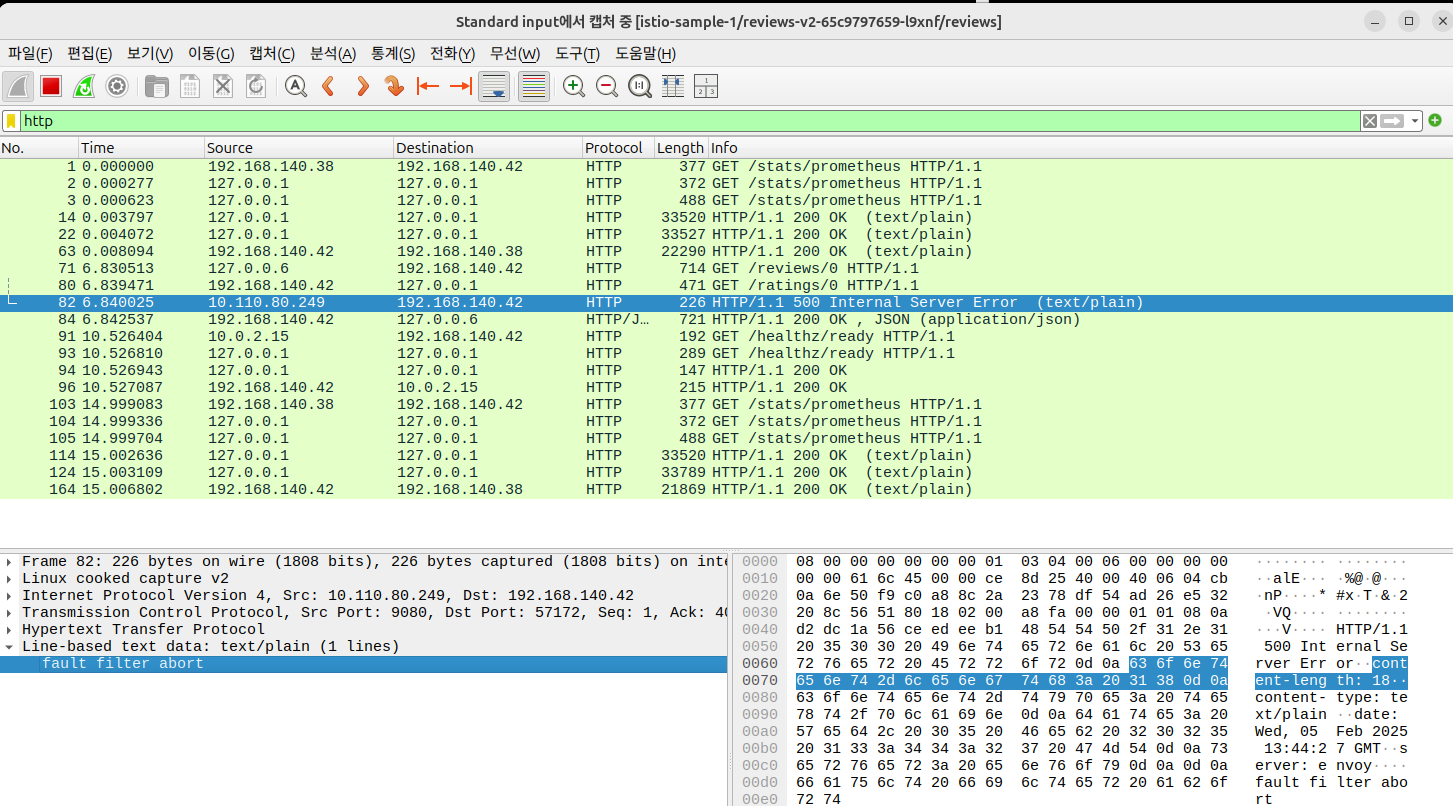

httpbin pod에서 packet



미러링된 httpbin-mirror pod에서 packet



요청을 보낸 packet에서 살펴보면

istio-inject된 namespace에서의 pod와 그렇지 않은 pod에서의 요청이 다르다.



istio-inject되지 않은 pod에서의 요청은 미러링 되지 않는다.



virtual service 설정에 따라 받는 쪽에서 처리해서 넘겨주는줄 알앗는데 ...

그것이 아니라 보내는 쪽에서 2번 요청을 보낸다.



envoy(istio-proxy)가 응답까지 받고 폐기처분 하는 것으로 보인다.

패킷 열어보면 httpbin.httpbin-shadow 이런식으로 미러링된 패킷 host에는 postfix로 -shadow가 붙는다.



Istio의 VirtualService 설정을 따르지 않고, DNS를 통해 직접 httpbin.httpbin 서비스의 IP 주소로 요청을 보냅니다. 따라서 httpbin-mirror로 트래픽이 미러링되지 않습니다.



보내는쪽과 받는 쪽 모두 Envoy proxy가 있어야 한다...

요청을 보낸 nginx pod에서 packet (istio-injected namespace)
요청을 보낸 nginx pod에서 packet (istio-injected 되지 않은 namespace)





이러면 k8s가 아닌 환경이랑 엮일땐 어떻게 되는건지 찾아봐야겠다.
